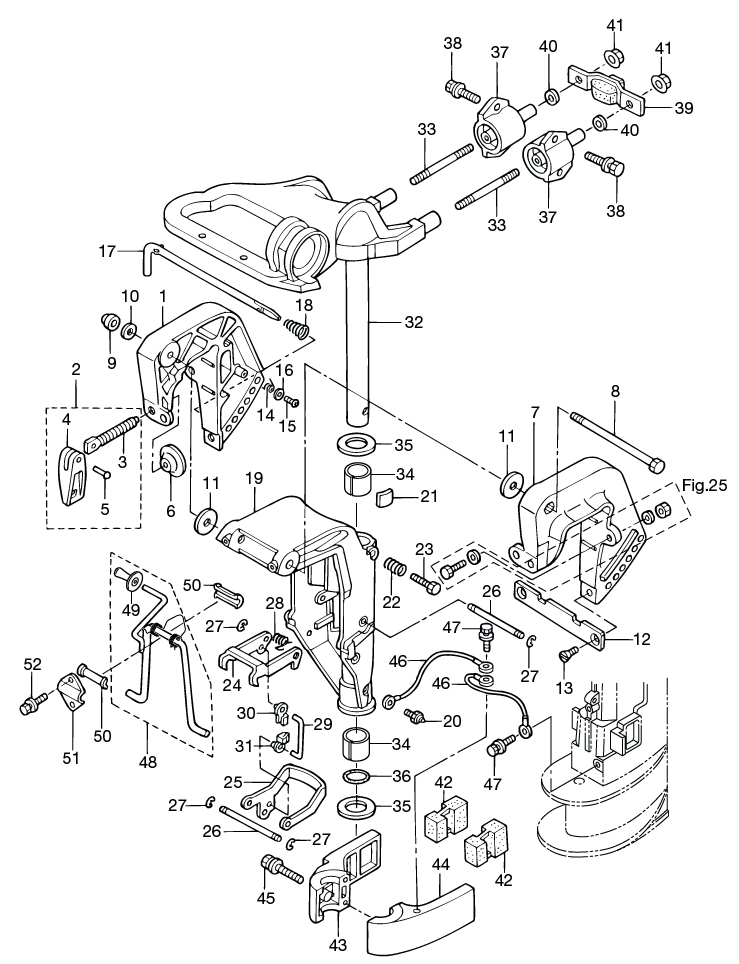

11. BRACKET (FOR MF & EF TYPE)

Click Here for Microfiche Usage Tip
(1) CLAMP BRACKET (R)(2) CLAMP SCREW ASSY(2) CLAMP SCREW ASSY(3) CLAMP SCREW(3) CLAMP SCREW(4) CLAMP SCREW HANDLE(4) CLAMP SCREW HANDLE(5) RIVET 3-22(5) RIVET 3-22(6) CLAMP SCREW PAD(6) CLAMP SCREW PAD(7) CLAMP BRACKET (L)(8) BOLT 8-122(9) NYLON NUT 8P1.25(10) WASHER(11) WASHER 8.5-28-1(11) WASHER 8.5-28-1(12) DISTANCE PLATE BRACKET(13) SCREW(14) STERN BRACKET SPRING(15) SCREW(16) WASHER 4.3-16-1.5(17) THRUST ROD(18) THRUST ROD SPRING(19) SWIVEL BRACKET(20) GREASE FITTING(21) FRICTION PIECE(22) FRICTION SPRING(23) BOLT(24) REVERSE LOCK(25) REVERSE LOCK ARM(26) REVERSE LOCK ROD(26) REVERSE LOCK ROD(27) E-RING D=5(27) E-RING D=5(27) E-RING D=5(27) E-RING D=5(28) REVERSE LOCK SPRING(29) REVERSE LOCK LINK(30) ROD SNAP 5-3(31) ROD SNAP 4-2(32) STEERING SHAFT ASSY(33) STUD(33) STUD(34) BUSHING 24-30-30(34) BUSHING 24-30-30(35) THRUST PLATE (UPPER)(35) THRUST PLATE (UPPER)(36) O-RING 3.5-22(37) RUBBER MOUNT (UPPER)(37) RUBBER MOUNT (UPPER)(38) BOLT(38) BOLT(39) DAMPER (UPPER)(40) WASHER(40) WASHER(41) NUT (W/FLANGE)(41) NUT (W/FLANGE)(42) RUBBER MOUNT (LOWER)(42) RUBBER MOUNT (LOWER)(43) MOUNT BRACKET (R)(44) MOUNT BRACKET (L)(45) BOLT(46) GROUND (EARTHWIRE) L=110(46) GROUND (EARTHWIRE) L=110(46) GROUND (EARTHWIRE) L=110(46) GROUND (EARTHWIRE) L=110(47) BOLT(47) BOLT(48) TILT STOPPER ASSY(49) TILT STOPPER GRIP(50) BUSHING TILT STOPPER(50) BUSHING TILT STOPPER(51) SETTING PLATE TILT STOPPER(52) BOLT

Displaying 1 to 58 (of 58 products)

Parts List

2010 :: 8 HP :: 4 Stroke Tohatsu MFS8A3 :: BRACKET (FOR MF & EF TYPE)

Pic. Ref. Part Description Tohatsu
Part Number
Original
Part Number
Remarks Price Quantity
Needed
Order Quantity
(1) CLAMP BRACKET (R) 3V1Q621121 3V1Q62112-0 STERN BRACKET (RIGHT) / STARBOARD $75.45 1
(2) CLAMP SCREW ASSY 398Q621001 398Q62100-1 R $33.29 1
(2) CLAMP SCREW ASSY 398Q621001 398Q62100-1 L $33.29 1
(3) CLAMP SCREW 398621031M 398-62103-1 R $53.37 1
(3) CLAMP SCREW 398621031M 398-62103-1 L $53.37 1
(4) CLAMP SCREW HANDLE 332Q621021 332Q62102-1 R $8.11 1
(4) CLAMP SCREW HANDLE 332Q621021 332Q62102-1 L $8.11 1
(5) RIVET 3-22 3C8621042M 3C8-62104-2 R $0.98 1
(5) RIVET 3-22 3C8621042M 3C8-62104-2 L $0.98 1
(6) CLAMP SCREW PAD 332621010M 332-62101-0 R $4.61 1 Sold Out View More Details
(6) CLAMP SCREW PAD 332621010M 332-62101-0 L $4.61 1 Sold Out View More Details
(7) CLAMP BRACKET (L) 3V1Q621131 3V1Q62113-0 STERN BRACKET (LEFT) / PORT $75.45 1
(8) BOLT 8-122 309621152M 309-62115-2 $10.61 1
(9) NYLON NUT 8P-1.25 9304030800M 930446-0800 $2.13 1
(10) WASHER 9401E30800M 9401E3-0800 $0.70 1
(11) WASHER 8.5-28-1 307621161M 307-62116-1 $2.07 2
(12) DISTANCE PLATE 3B2621180M 3B2-62118-0 $6.93 1
(13) SCREW 9216E30612M 9216E3-0612 $1.04 2
(14) CLAMP BRACKET SPRING 369621461M 369-62146-1 $2.48 1
(15) SCREW 9217030406M 920703-0406 $0.72 1
(16) WASHER 4.3-16-1.5 369621470M 369-62147-0 $0.83 1
(17) THRUST ROD 350621212M 350-62121-1 $22.43 1
(18) THRUST ROD SPRING 369621222M 369-62122-2 $1.98 1
(19) SWIVEL BRACKET 3V1Q623100 3V1Q62310-0 $146.35 1
(20) GREASE FITTING 344671770M 344-67177-0 $2.74 1 Sold Out View More Details
(21) FRICTION PLATE 345624410M 345-62441-0 $5.93 1
(22) FRICTION SPRING 346624211M 346-62421-1 $3.43 1
(23) BOLT 9101E30830M 9101E3-0830 $1.79 1
(24) REVERSE LOCK 3V1663220M 3V1-66322-0 $13.20 1
(25) REVERSE LOCK ARM 3V1663130M 3V1-66313-0 $16.19 1 Sold Out View More Details
(26) REVERSE LOCK ROD 3B2663211M 3B2-66321-1 $4.47 2 Sold Out View More Details
(27) E-RING D=5 9453030500M 945303-0500 $0.92 4
(28) REVERSE LOCK SPRING 3B2663150M 3B2-66315-0 $2.48 1
(29) REVERSE LOCK LINK 3V1663051M 3V1-66305-0 $3.71 1
(30) ROD SNAP 5-3 3C8637330M 3C8-63733-0 $1.56 1
(31) ROD SNAP 4-2 3K9052230M 3K9-05223-0 $1.10 1 Sold Out View More Details
(32) STEERING SHAFT 3V1Q620100 3V1Q62010-0 $269.62 1
(33) STUD 3V1613131M 3V1-61313-0 $7.68 2
(34) BUSHING 24-30-30 350624170M 350-62417-0 $7.11 2
(35) THRUST PLATE 22-44-2 350624230M 350-62423-0 $4.95 2
(36) O-RING 3.5-22 350624150M 350-62415-0 $2.21 1
(37) RUBBER MOUNT (UPPER) 3V1B613011 3V1B61301-1 $46.15 2
(38) BOLT 9101F45620M 9101F4-5620 $1.64 4
(39) DAMPER (UPPER) 3V1613331M 3V1-61333-1 $23.10 1 Sold Out View More Details
(40) WASHER 9401E30800M 9401E3-0800 $0.70 2
(41) NUT 3V1613240M 3V1-61324-0 $2.13 2
(42) RUBBER MOUNT (LOWER) 3V1613020M 3V1-61302-0 $10.31 2
(43) MOUNT BRACKET (RIGHT) 3V1Q614010 3V1Q61401-0 STARBOARD $47.94 1
(44) MOUNT BRACKET (LEFT) 3V1Q614020 3V1Q61402-0 PORT $47.94 1 Sold Out View More Details
(45) BOLT 9101E35652M 910113-5652 $3.11 2
(46) GROUNG CABLE 3A3623961M 3A3-62396-0 DRIVE SHAFT HOUSING / MOUNT BRACKET (R) $19.09 1
(46) GROUNG CABLE 3A3623961M 3A3-62396-0 MOUNT BRACKET (R) / SWIVEL BRACKET $19.09 1
(47) BOLT 9101E35612M 910103-5612 $1.15 2
(48) TILT STOPPER ASSY 3V1624311M 3B2S62431-3 $37.10 1
(49) TILT STOPPER GRIP 3AS624330M 393-62433-0 $1.94 1
(50) TILT STOPPER BUSHING 393624370M 393-62437-0 $2.40 2
(51) TILT STOPPER SETTING PLATE 369624391M 369-62439-1 $4.70 1
(52) BOLT 9101E35612M 910103-5612 $1.15 2
Displaying 1 to 58 (of 58 products)
